Продзвонювання ланцюга / Пошук обриву кабелю дроту / Кабельний тестер / Кабель тестер / Трасошукач

Основна функція кабельного тестера - пошук місця обриву без пошкодження ізоляції кабелю. Також тестер може застосовуватися для прозвонки цілісності кабелів, а також для роботи з телефонними лініями.

Тестер складається з двох приладів - передавача високочастотного сигналу (підключається до досліджуваному дроту/проводу) і щупа-приймальника високочастотного сигналу (використовується безпосередньо для пошуку місця обриву).

НАШ САЙТ >

Процедура пошуку дуже проста: В передавачі включається режим подачі тонального сигналу, а червоний крокодил підключається до досліджуваному дроту (провід в/кабель подається високочастотний сигнал). Включаємо приймач, виставляємо потрібну гучність, і просто ведемо "носиком" приймача поверх досліджуваного дроти/кабелю. Поки чути безперервний тональний сигнал, провід цілий, як тільки сигнал припинився - має місце обрив. Для більш точного (до декількох мм) визначення місця обриву, в місці припинення сигналу проводимо "носиком" приймача більш повільно (вперед-назад, вздовж проводу/кабелю).

ФУНКЦІЇ:

- Пошук місця обриву в проводі (кабелі/джгуті) без пошкодження ізоляції;
- Продзвонювання проводів/ланцюгів на предмет цілісності;
- Визначення поточного стану працюючої телефонної лінії (немає сигналу / зайнято / виклик);
- Виведення звукового сигналу на вбудований приймач міні-динамік;
- Виведення звукового сигналу на навушники (приймач має гніздо 3,5 мм mini-jack);
- Регулювання рівня гучності звукового сигналу (приймачі).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

- Частота тону: 1500 Гц;
- Частота несучої: 300 кГц;
- Харчування: 2 батарейки 6F22 ("Крона") 9 (1 шт. в передавач + 1 шт. в приймач);
- Розміри (передавач): 145 х 35 х 25 мм;
- Розміри (приймач): 238 х 43 х 26 мм;
- Маса (передавач): 87 г;
- Маса (приймач): 71 г.

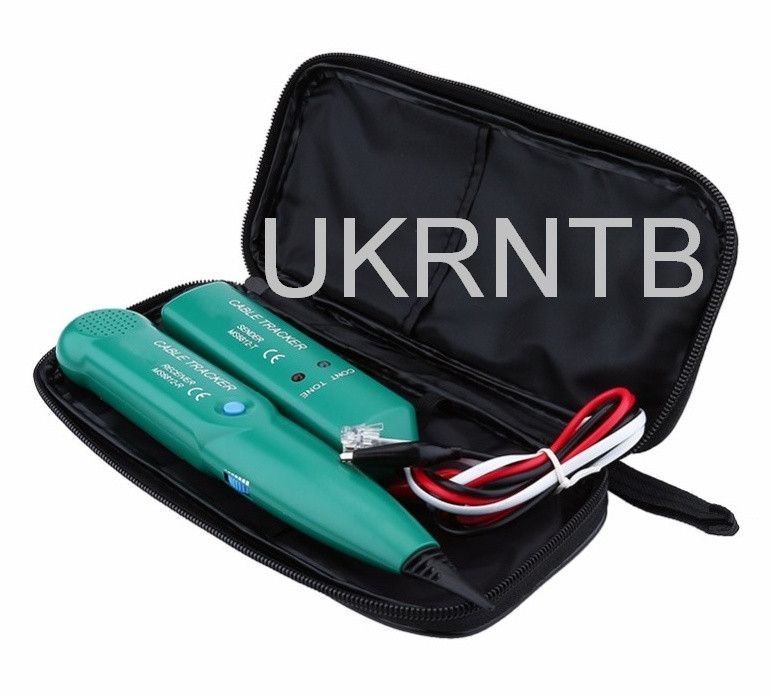

КОМПЛЕКТ ПОСТАВКИ:

- Передавач високочастотного сигналу;
- Приймальника високочастотного сигналу;
- Сумка-кейс для приладів і приладдя;
- Керівництво по експлуатації.
