Портативний осцилограф DSO до 2 МГц + Щуп з дільником 1:1/1:10 / цифровий Осцилограф / Осцилограф

Портативний осцилограф (DSO) з смугою пропускання 2 МГц з вбудованим частотоміром, генератором опорних сигналів, сенсорним екраном. У комплекті зі щупом з дільником 1:1/1:10.

ВІДМІТНІ ОСОБЛИВОСТІ:

- Сенсорний екран (з можливістю індивідуального калібрування);
- Можливість збереження/відновлення до 24 шаблонів налаштувань;
- Можливість збереження форми сигналу (з усіма параметрами) для подальшого перегляду після відключення джерела;
- Можливість збереження форми сигналу (з усіма параметрами) на ПК через USB;
- Вбудований частотомір;
- Вбудований генератор тестових сигналів (меандр);
- Можливість використання як внутрішнього, так зовнішнього тригера;
- Настроюється рівень тригерів;
- Можливість оновлення прошивки через USB;
- Ємний акумулятор на 1200 маг (4 години автономної роботи);
- Можливість роботи від зовнішнього джерела живлення (USB) без підзарядки вбудованого акумулятора.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

 Вертикальна розгортка:

- Кількість каналів: 1;
- Смуга пропускання: 2 МГц;
- Чутливість: 2 мВ / справ ~ 20 В / справ;
- Джерело / зв'язок: AC, DC, GND;
- Дозвіл: 8-bit;
- Вхідний опір (імпеданс): 1 МОм;
- Максимальна вхідна напруга: 50 В (дільник 1:1);
- Автоматичне вимірювання напруги: Vmax, Vmin, Vavr (середнє), Vpp (розмах), Vrms;
- Автоматичне вимірювання частоти: 0~2 МГц;

 Горизонтальна розгортка:

- Швидкість оцифровки: 5 Msps;
- Тимчасова база: 1 мкс / справ ~ 50 с / справ;
- Довжина запису: 512, 1024 точок;
- Курсор/повзунок прокрутки запису;

Тригери:

- Режими роботи: Auto, Normal, Single;
- Спрацьовування: Rising, Falling, Edge;
- Позиція: 1/8, 1/4, 1/2, 3/4, 7/8 (від розміру буфера);
- Джерело: внутрішній (0~50 В), зовнішній (0~15);

 Генератор тестових сигналів:

- Форма сигналу: меандр;
- Частота: 1 Гц, 10 Гц, 100 Гц, 440 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц;
- Амплітуда: 3,3 В;

- Дисплей: кольоровий сенсорний TFT діаг. 2,4" (51 х 39 мм);
- Живлення: Li-Pol акумулятор 1200 мАч, 3,7 В;
- Харчування (альтернативне): USB (підзарядку акумулятора можна відключати);
- Споживаний струм: 250 мА;
- Роз'єми щупів: MCX;
- Габаритні розміри: 80 х 70 х 18 мм;
- Маса: 85 р.

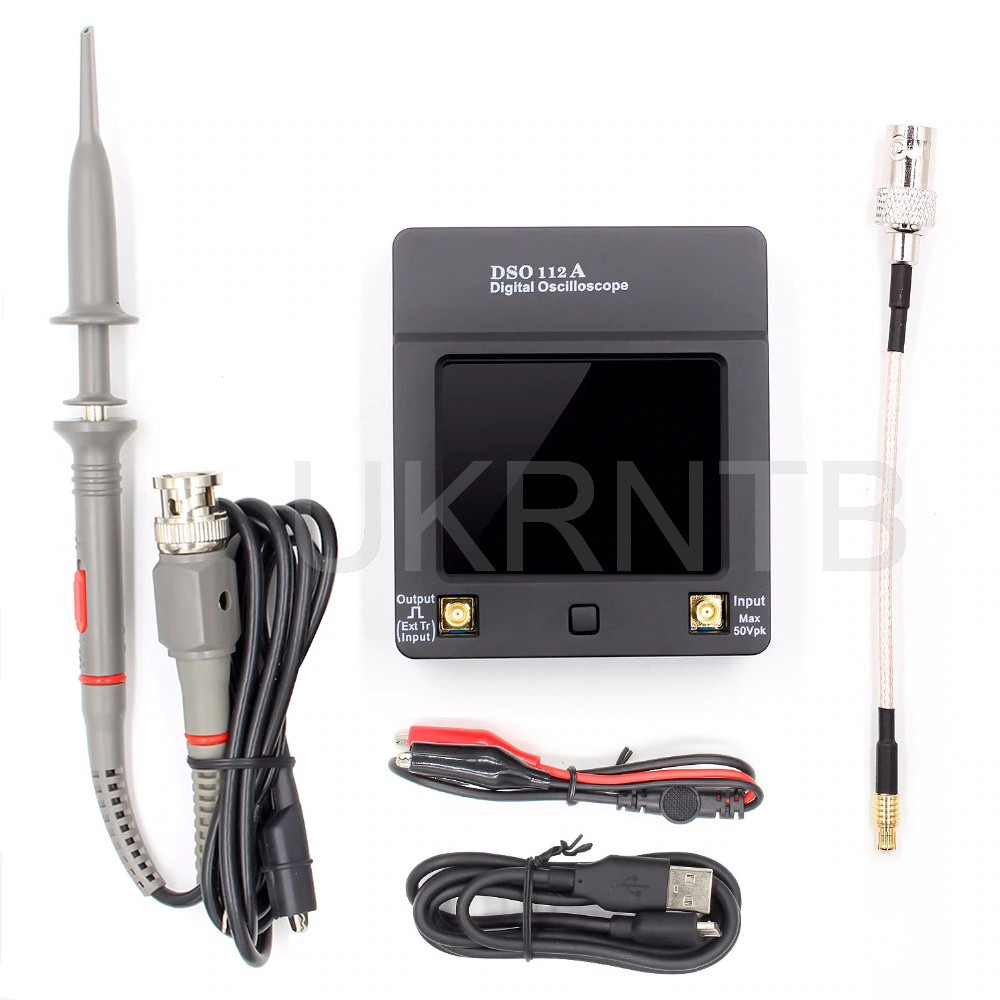

КОМПЛЕКТ ПОСТАВКИ:

- Осцилограф до 2 МГц;
- Щуп з дільником 1:1/1:10 у комплекті з насадкою "гак";
- Щуп з затискачами "крокодил";
- Перехідник MCX - BNC;
- Кабель USB - Micro USB;
- Коротке керівництво по експлуатації.
