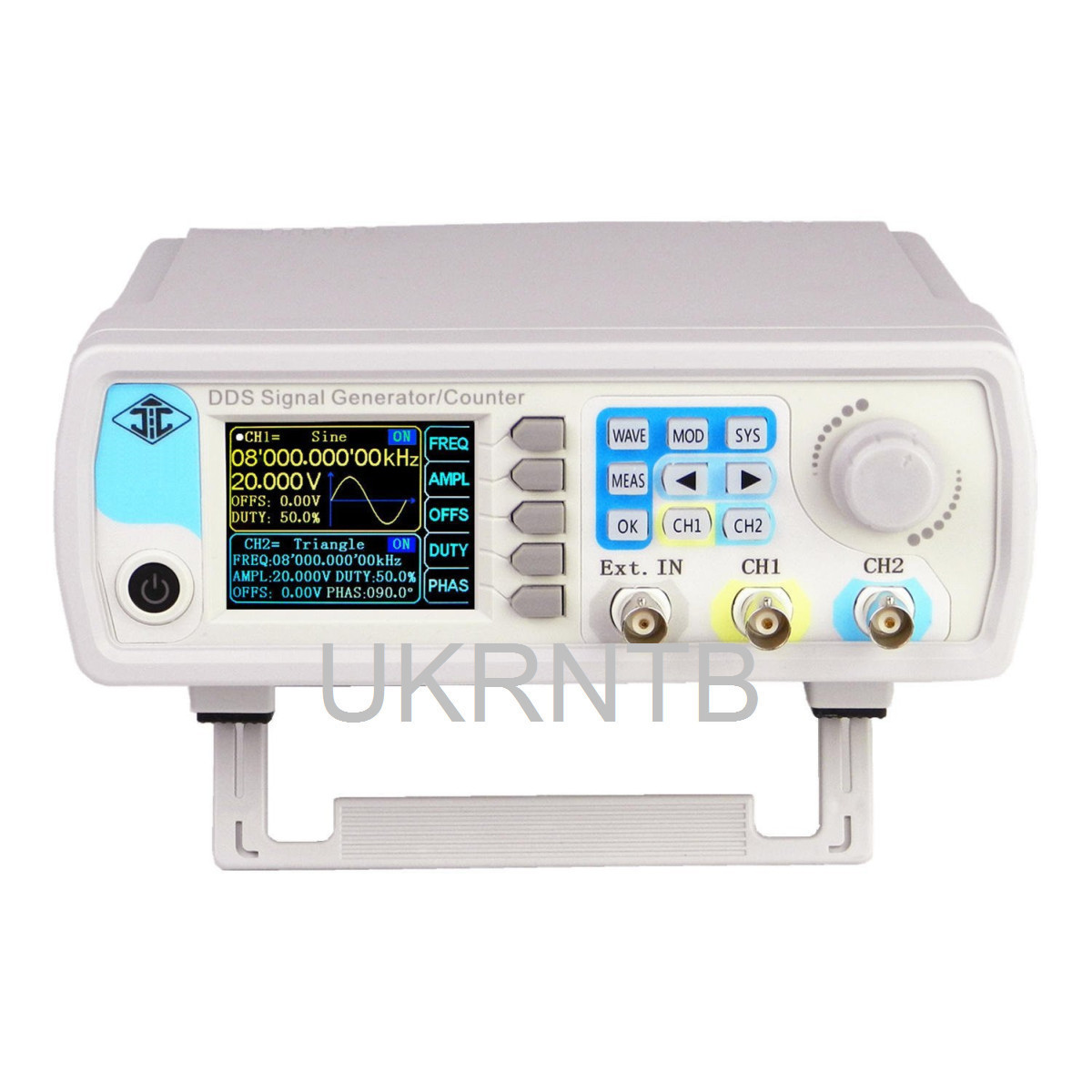

Двоканальний генератор сигналів 60 МГц / Частотомір 100 МГц

Високоточний двоканальний генератор сигналів довільної форми до 60 МГц.

Генератор сигналів є мультифункціональним приладом. Крім безпосередньо генератора сигналів прилад також може працювати в режимі вимірювання параметрів зовнішніх сигналів частотою від 1 Гц до 100 МГц (на передній панелі є відповідний вхід).

НАШ САЙТ >

Управління приладом може здійснюватися з допомогою панелі управління, або за допомогою персонального комп'ютера. В комплект поставки входить компакт-диск з програмним забезпеченням, що дозволяє більш зручно управляти приладом, а також розширює його функціонал.

ПЕРЕВАГИ:

- Кольоровий TFT дисплей з відображенням параметрів і форм сигналів;
- Робота в режимі двоканального генератора;
- Робота в режимі вимірювання параметрів зовнішніх сигналів до 100 МГц;
- Робота з приладом через панель керування або за допомогою комп'ютера, використовуючи прикладене програмне забезпечення;
- Два незалежних канали генерованих сигналів (кожен канал має власні налаштування);
- Формування пакетів сигналів;
- Формування сигналів хитної (змінної) частоти;
- Широкий діапазон амплітуд генерованих сигналів (від 0 до 20);
- Висока точність і стабільність параметрів генерованих сигналів;
- Створення сигналів довільної форми;
- Генерація сигналів довільної форми;
- Захист виходів від короткого замикання.

ОСНОВНІ ФУНКЦІЇ:

- Генерація сигналів стандартної форми (синусоїда, прямокутник, трикутник тощо) з заданими параметрами;
- Генерація сигналів довільної форми із заданими параметрами;
- Налаштування всіх параметрів генерованих сигналів (форма, частота, амплітуда, шпаруватість/заповненість, фаза, тощо);
- Функція вимірювання параметрів зовнішніх сигналів до 100 МГц (частота, тривалість, період, амплітуда, шпаруватість/заповненість);
- Функція підрахунку імпульсів за заданий період часу, пару AC або DC (зручно наприклад для підрахунку низькочастотних імпульсів);
- Функція формування пакетів сигналів (від 1 до 1048575 періодів в пакеті);
- Функція формування імпульсних сигналів із заданою тривалістю, періодом повторення, амплітудою, зміщенням;
- Функція формування сигналів хитної (змінної) частоти з різними параметрами (початкова/кінцева частота, тривалість циклу, напрямок, логарифмічний або лінійний режими);
- Можливість синхронізації каналів з регулюванням різниці фаз;
- Можливість збереження/відновлення до 100 груп налаштувань;
- Можливість збереження/відновлення до 60 груп користувальницьких сигналів (довільної форми);
- Можливість створення/редагування сигналів довільної форми з допомогою комп'ютера (буквально - малюючи мишкою) з наступним завантаженням в генератор;
- USB інтерфейс (для управління генератором за допомогою доданого ПО);
- UART з TTL інтерфейс (розширення функціоналу: висновок цифрового сигналу, обмін даними, робота з командним рядком тощо);
- Інші.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Характеристики частоти:

 Діапазон частот:

- Синусоїда: 0~60 МГц;
- Прямокутник: 0~25 МГц;
- Трикутник: 0~25 МГц;
- Імпульс: 0~6 МГц;
- Довільний: 0~6 МГц;
- TTL: 0~6 МГц;

- Роздільна здатність: 0,01 мкГц (0,00000001 Гц);
- Точність частоти: ±20 ppm;
- Стабільність частоти: ±1 ppm за 3 год;

- Регулювання тривалості: 25 нс ~ 4000 с;
- Час наростання сигналу (прямокутник): <10 нс;

Характеристики форми сигналу:

- Форма сигналу синусоїда, прямокутник, трикутник, імпульс (корекція шпаруватості), шум, часткова синусоїда, хвиля, полуволна, ступенева пряма, ступенева зворотна, експоненціальна, експоненціальна зворотна, мультитональная, синхронізована, функція Лоренца, CMOS, DC рівень, довільна;
- Довжина хвилі сигналу: 2048 точок;
- Частота дискретизації: 266 Мвиб/с;
- Вертикальна роздільна здатність: 14-bit;

 За окремими формами:

- Синусоїда:
-- Придушення гармонік: >45 дБн (при <1 МГц), >40 дБн (при 1~15 МГц);
-- Повне гармонійне спотворення: <0,8% (при 20 Гц ~ 20 кГц, 0 дБн);

- Прямокутник/імпульс:
-- Перекіс: <5%;
-- Робочий цикл: 0,1~99,9%;

- Часткова синусоїда:
-- Робочий цикл: 0,1~99,9%;

- Пила:
-- Лінійність: >98% (при 0,01 Гц ~ 10 кГц);

Характеристики основних виходів:

- Регулювання амплітуди: 2 мВ ~ 20 В (при <10 МГц), 2 мВ ~ 10 В (при 10~30 МГц), 2 мВ ~ 5 В (при 30~60 МГц);
- Регулювання амплітуди (не синусоїда): 2 мВ ~ 20 В (при <10 МГц), 2 мВ ~ 5 В (при 10~25 МГц);
- Роздільна здатність: 1 мВ;
- Стабільність амплітуди: ±0,5% за 5 годин;
- Нерівномірність амплітуди: ±5% (при <10 МГц), ±10% (при >10 МГц);
- Діапазон налаштування фази: 0~359,9°;

- Діапазон налаштування зміщення (DC):
-- Амплітуда <0,2 В: -0,25 В ~ 0,25 В;
-- Амплітуда 0,2 В ~ 2: -2,50 В ~ 2,50;
-- Амплітуда >2: -9,99 В ~ 9,99;
-- Роздільна Здатність: 0,01 В;

- Вихідний опір: 50 Ом ±10%;
- Захист: виходи витримують коротке замикання до 60 секунд;

Характеристики виходу TTL/CMOS:

- Низький рівень: <0,3 В;
- Високий рівень: 1~10 В;
- Час наростання сигналу: <20 нс;

Характеристики вимірювального входу:

- Діапазон вхідної напруги: 2~20 В;
- Тривалість імпульсу: 10 нс ~ 20 с;
- Період повторення: 10 нс ~ 20 с;

- Функція частотомера:
-- Діапазон вимірюваних частот: 1 Гц ~ 100 МГц;
-- Час захоплення 0,01 с ~ 10 с;

- Функція лічильника:
-- Діапазон вимірювання: 0~4294967295;
-- Сполучення: AC або DC;
-- Джерело запуску: вручну;

Характеристики генератора хитної частоти:

- Кількість каналів: 2;
- Зміна частоти: лінійний, логарифмічний;
- Тривалість циклу: 0,1~999,9 с;
- Початкова/кінцева частота: 0,01 Гц ~ 15 МГц;
- Напрямок: вгору, вниз, циклічно вгору-вниз;

Характеристики генератора пакетів імпульсів:

- Кількість каналів: 2;
- Імпульсів у пакеті: 1~1048575;
- Джерело запуску: вручну, другий канал, зовнішній AC, зовнішній DC;

Основні характеристики:

- Дисплей: кольоровий TFT діаг. 2,4" (51 х 39 мм);
- Кількість виходів (каналів): 2;
- Кількість входів: 1;
- Роз'єми виходів/входу: BNC;
- Індикація подій: звукова, світлова;
- Живлення: DC 5 В ±0,5 В;

- Збереження/завантаження налаштувань: 100 груп (позиції з 00 до 99, при включенні завантажується позиція 00);
- Сигнали довільної форми: 60 груп;
- Інтерфейс для керування з ПК: USB (USB B);
- Інтерфейс розширення: UART з TTL (115200 біт/с, відкритий протокол командного рядка);

- Робоча температура: 0~40 °С;
- Відносна вологість при експлуатації: <80%;
- Габаритні розміри: 187 х 200 х 70 мм;
- Маса: 540 г.

КОМПЛЕКТ ПОСТАВКИ:

- Генератор сигналів;
- Блок живлення 220 В - 5;
- Два кабелі BNC - "крокодили";
- Кабель BNC - BNC;
- Кабель USB - USB-B;
- Компакт-диск з ПО;
- Керівництво з експлуатації;
- Пакувальна коробка.
