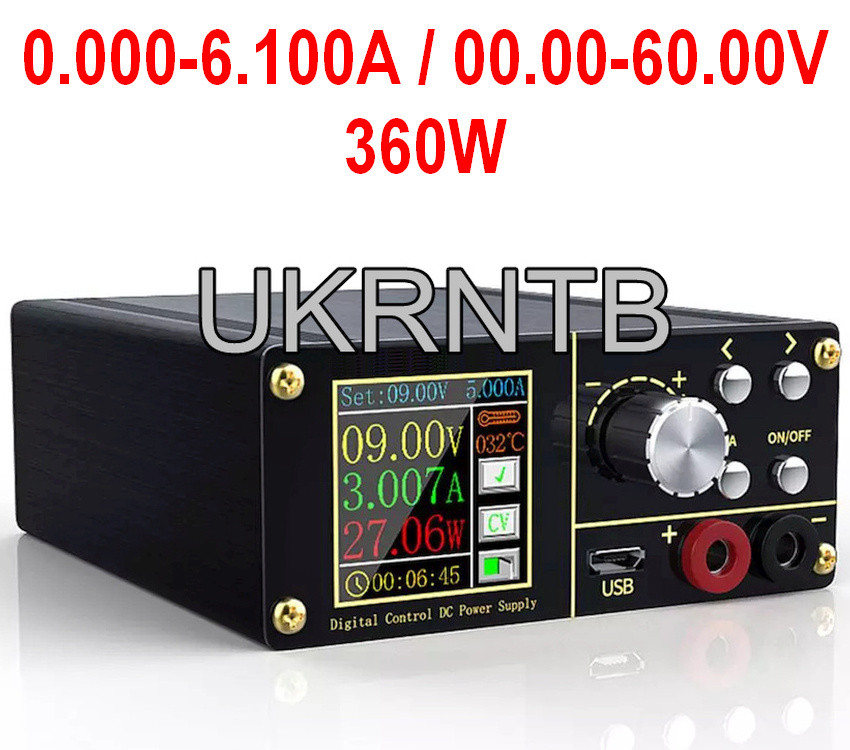

Лабораторний блок живлення 0,000-6,100А, 0,00-60,00В, 360Вт / Зарядний пристрій з вимірюванням ємності акум.

Лабораторний блок живлення 0-6,1 А, 0-60 В, 360 Вт / Універсальний зарядний пристрій.

Прилад призначений для роботи в якості портативного та/або стаціонарного лабораторного блоку живлення з регулюванням струму в межах 0,000-6,100 А і напруги в межах 0,00-60,00 В, із захистом від короткого замикання.

НАШ САЙТ >

Прилад може застосовуватися в якості універсального зарядного пристрою для заряду більшості типів акумуляторів: Pb (свинцево-кислотні), Ni-Cd (нікель-кадмієві), Ni-MH (нікель-метал-гидридні), Li-Ion (літій-іонні), LiPo (літій-полімерні), LiFePO4 (літій-залізо-фосфатні). В процесі заряду відображається ємність, прийнята акумулятором/АКБ в процесі заряду, що дуже корисно для орієнтовною оцінки ємності акумулятора/АКБ та поточного рівня заряду.

Зверніть увагу, що максимальна напруга на виході залежить від максимального напруги на вході приладу. Напруга джерела живлення на вході приладу повинна бути на 10% більше необхідної максимальнї напруги на виході. Максимальний струм на виході приладу (але не більше 6,1 А) обмежується потужністю джерела живлення.

Прилад підтримує 3 варіанти підключення джерела живлення. Для цієї мети на задній панелі приладу є:
- гнізда для підключення штекерів типу "банан" (напруга живлення 5-70 В);
- гніздо для підключення штекера 5,5/2,1 мм (напруга живлення 5-30 В);
- гніздо USB-C PD (напруга живлення 5-20 В, не більше 80 Вт на вході).

Слід звернути увагу, що прилад вмикається і буде працювати від вхідної напруги 5 В (і навіть нижче), але для нормальної роботи рекомендується не нижче 6 В.

Враховуючи, що прилад має гніздо під штекер 5,5/2,1 мм, в якості джерела живлення можна використовувати блок живлення від ноутбука. Подібними штекерами оснащуються блоки живлення ноутбуків Asus, Benq, Siemens, Gateway, IBM, Lenovo, LG, MSI, NTT, Panasonic, Toshiba, а також інших виробників.

Дуже зручно, що одним з варіантів підключення джерела живлення є USB-C з підтримкою стандарту USB PD (USB Power Delivery). В даному випадку в якості джерела живлення можна використовувати зарядний пристрій з підтримкою USB PD для смартфона/планшета/ноутбука (наприклад: Зарядний пристрій GaN 65W). Або можна використовувати зовнішній акумулятор (power bank) з підтримкою USB PD, що дозволить використовувати прилад в якості портативного регульованого блоку живлення з вихідною напругою 0-18 Ст. При використанні USB-C PD потужність на вході не повинна перевищувати 80 Вт, але в більшості випадків цього цілком достатньо (наприклад, навіть для зарядки автомобільної АКБ ємністю 100 Ач).

Прилад підтримує роботу в режимах CC (стабілізований струм - змінне напруга) та CV (стабілізовану напругу - змінний струм), що дозволяє його використовувати в якості зарядного пристрою для акумуляторів / АКБ різних типів на 1,2–24 В і ємністю від 0,05 до 120 Ач.

Прилад забезпечений кольоровим TFT дисплеєм і відображає всі основні параметри, включаючи напругу на вході і виході, струм, потужність, енергію, ємність, температуру приладу, час роботи, режим роботи (CC / CV), причину спрацьовування захисту.

Прилад дозволяє максимально точно встановлювати потрібні значення струму і напруги.

ВІДМІТНІ ОСОБЛИВОСТІ:

- Багатофункціональний прилад, може застосовуватися в якості лабораторного блоку живлення або універсального зарядного пристрою;
- 3 варіанти підключення джерела живлення (штекери типу "банан", штекер 5,5/2,1 мм, USB-C);
- 2 профілі з встановленими параметрами напруги/струму;
- Кольоровий TFT дисплей для відображення поточної інформації (3 варіанти відображення), а також для налаштувань;
- Підрахунок і відображення ємності, прийнятої акумулятором/АКБ в процесі заряду;
- Функція повороту дисплея на 90°, 180° і 270° (при розміщенні приладу вертикально або горизонтально), налаштовується вручну;
- Органи управління приладом (кнопки і енкодер) дозволяють максимально точно встановлювати потрібні значення;
- 5 типів захисту: по перевищенню вихідної напруги, струму, потужності, температури приладу, часу роботи (потрібні параметри встановлюються у відповідному меню);
- При спрацьовуванні захисту вихідна напруга відключається, подається звуковий сигнал і відображається код спрацювала захисту;
- Підтримка режимів CC / CV (стабілізований струм - змінне напруга / стабілізовану напругу - змінний струм);
- Прилад дозволяє стабілізувати вихідну напругу на бажаному рівні, а також обмежувати величину струму в навантаженні;
- Може застосовуватися для заряду більшості типів акумуляторів: Pb (свинцево-кислотні), Ni-Cd (нікель-кадмієві), Ni-MH (нікель-метал-гидридні), Li-Ion (літій-іонні), LiPo (літій-полімерні), LiFePO4 (літій-залізо-фосфатні);
- Підтримка режиму заряду стабілізованим струмом (постійна величина струму заряду на протязі всього часу заряду);
- Підтримка режиму заряду стабілізованою напругою (постійна величина напруги заряду на протязі всього часу заряду, як приклад: "вирівнюючий заряд" для свинцево-кислотних АКБ);
- Робота з приладом через панель керування або за допомогою комп'ютера, використовуючи відповідне програмне забезпечення;
- Оновлення прошивки приладу (за допомогою програми керування приладом);
- Автоматичне включення вентилятора охолодження при струмі понад 2 А або при температурі приладу понад 40 °C, при менших значеннях відключається;
- Захист від короткого замикання.

ХАРАКТЕРИСТИКИ:

- Діапазон регулювання вихідної напруги: 0,00 ~ 60,00 В;
- Діапазон регулювання вихідного струму: 0,000 ~ 6,100 А;
- Діапазон вхідної напруги (гнізда під роз'єм "банан"): 5 ~ 70 В;
- Діапазон вхідної напруги (гніздо під роз'єм 5,5/2,1 мм): 5 ~ 30 В;
- Діапазон вхідної напруги (гніздо під USB-C): 5 ~ 20 В;
- Діапазон установки захисту по вихідній напрузі (OVP): 0,00 ~ 61,00 В;
- Діапазон установки захисту по вихідному струму (OCP): 0,000 ~ 6,100 А;
 - Диапазон установки защиты по выходной мощности (OPP): 000,0 ~ 360,0 Вт;
 - Диапазон установки защиты по температуре (OTP): 40 ~ 100 °C;
 - Диапазон установки защиты по времени (ч:м:с) (OHP): 00:00:00 ~ 99:59:59;
 - Точность установки выходного напряжения: 0,01 В, ±0,3% + 3 од. ліч.;
 - Точность установки выходного тока: 0,001 А, ±0,5% + 5 од. ліч.;
 - Разрешение дисплея: 0,01 В / 0,001 А;
 - Мощность выходная максимальная: 360 Вт;
 - Габаритные размеры (Д х Ш х В): 118 х 87 х 38 мм;
 - Масса: 280 г.

КОМПЛЕКТ ПОСТАВКИ:

- Блок живлення;
- Кабель USB - Micro USB (для підключення до ПК, 1 м;
- Гумові ніжки для приладу на скотчі 3M, 4 шт.;
- Діодна збірка з клемником (як додатковий захист від зворотного напруги при заряді АКБ);
- Напівжорсткий кейс для приладу і приладдя.

ТАКОЖ Є (В КОМПЛЕКТ НЕ ВХОДИТЬ):

 - Якісний кабель "банани" - "крокодили" (на вхід або на вихід), 1 м;
 - Якісний кабель USB Power Delivery USB-C - USB-C, жорсткий, 1 м;
 - Якісний кабель USB Power Delivery USB-C - USB-C, м'який, 1 м;
 - Зарядний пристрій GaN 65 Вт c підтримкою USB PD 20 В;
 - Power bank з підтримкою USB PD 20 В, варіант 1;
 - Power bank з підтримкою USB PD 20 В, варіант 2;
 - Блок живлення 220 В / 12 В, 5 А, 60 Вт зі штекером 5,5/2,1 мм;
 - Блок живлення 220 В / 12 В (регулювання ±10%), 20 А, 240 Вт з клемниками;
 - Блок живлення 220 В / 24 В (регулювання ±10%), 10 А, 240 Вт з клемниками;
 - Блок живлення 220 В / 48 В (регулювання ±10%), 7,5 А, 360 Вт з клемниками;
 - Блок живлення 220 В / 48 В (регулювання ±10%), 12,5 А, 600 Вт з клемниками.
