Векторний аналізатор мереж LiteVNA 64 / NanoVNA

LiteVNA 64 - Портативний векторний аналізатор компонентів ВЧ ланцюгів: антен, фільтрів, резонансних ланцюгів, коаксіальних кабелів, підсилювачів тощо в діапазоні 50 кГц - 6,3 ГГц.

Це наступне покоління векторних аналізаторів, що набагато перевершує за всіма параметрами свого попередника, застарілого NanoVNA.

Дивіться також:
> TinySA сканер радіочастот 100 кГц - 960 МГц, дисплей 2.8"
> TinySA ULTRA сканер радіочастот 100 кГц - 6 ГГц, дисплей 4"
> Надмалошумний підсилювач 0,1 МГц - 6 ГГц, 29-11 дБ
> Надмалошумний підсилювач 0,1 МГц - 6 ГГц, 29-11 дБ з акум. 250 мА·г
> Надмалошумний підсилювач 0,1 МГц - 6 ГГц, 29-11 дБ з акум. 500 мА·г
> Малошумний підсилювач 10 МГц - 6 ГГц, 20 дБ
> Малошумний підсилювач 10 МГц - 6 ГГц, 30 дБ
> Малошумний підсилювач 10 МГц - 6 ГГц, 40 дБ
> Спрямована широкосмугова логоперіодична антена 800 МГц - 6 ГГц

НАШ САЙТ >

ВІДМІННІ ОСОБЛИВОСТІ:

 - Великий кольоровий дисплей діаг. 3.95" з тачскрином і можливістю калібрування;
 - Використання картки MicroSD (до 32 ГБ) для збереження результатів вимірювань (формат SNP) і скриншотів (формат BMP);
 - Робота як безпосередньо на приладі, так і на PC;
 - Безплатне ПЗ під Windows (32/64), Linux, Mac OSX;
 - Протокол обміну даними SAA2/NanoVNA (для забезпечення гарної сумісності з ПЗ для SAA2/NanoVNA).

ХАРАКТЕРИСТИКИ:

 - Частотний діапазон: 50 кГц - 6,3 ГГц;
 - Динамічний діапазон: 90 дБ (<3 ГГц), 50 дБ (≥3 ГГц);
 - Швидкість розгортки (подвійний канал): >550 точок/с;
 - Швидкість розгортки (одинарний канал): >800 точок/с;
 - Точок (на пристрої): 21-1024 (налаштовується);
 - Точок (на PC, через USB): 1-65535 (налаштовується);

 - Дисплей: TFT Color із тачскрином, діаг. 3.95" (84 х 56 мм);
 - Живлення: від вбудованого Li-Ion акумулятора 2000 мА·год / від USB-C;
 - Розміри (Д х Ш х В): 132 х 74 х 18 мм;
 - Маса: 160 г.

КОМПЛЕКТ ПОСТАВКИ:

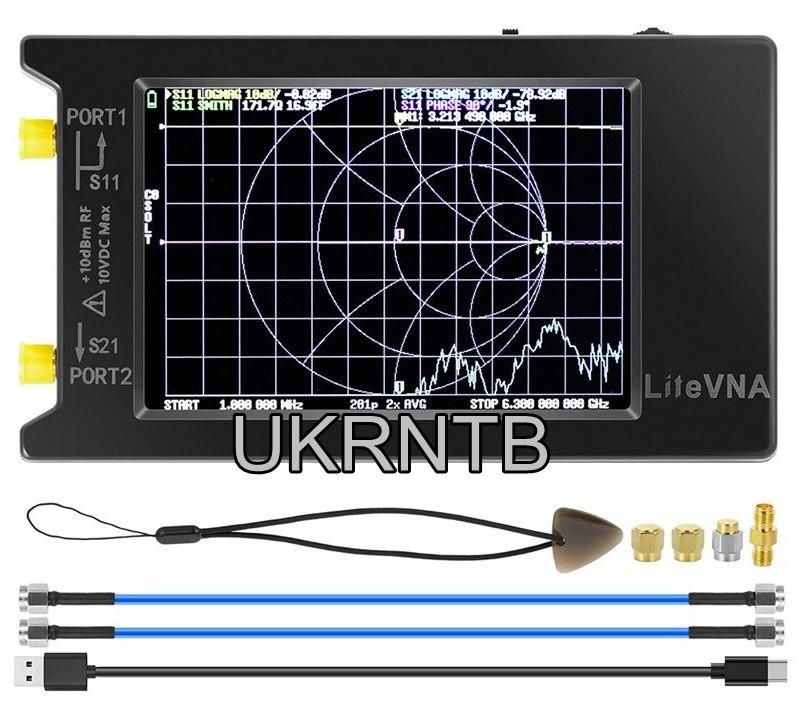

 - Векторний аналізатор LiteVNA 64;
 - Кабель USB-A - USB-C;
 - Перехідник SMA-F - SMA-F;
 - Навантаження для калібрування (Open, Short, Load) (3 шт.);
 - Кабель SMA-M - SMA-M (2 шт.);
 - Стилус-медіатор;
 - Скорочена інструкція;
 - Пакувальна коробка.
