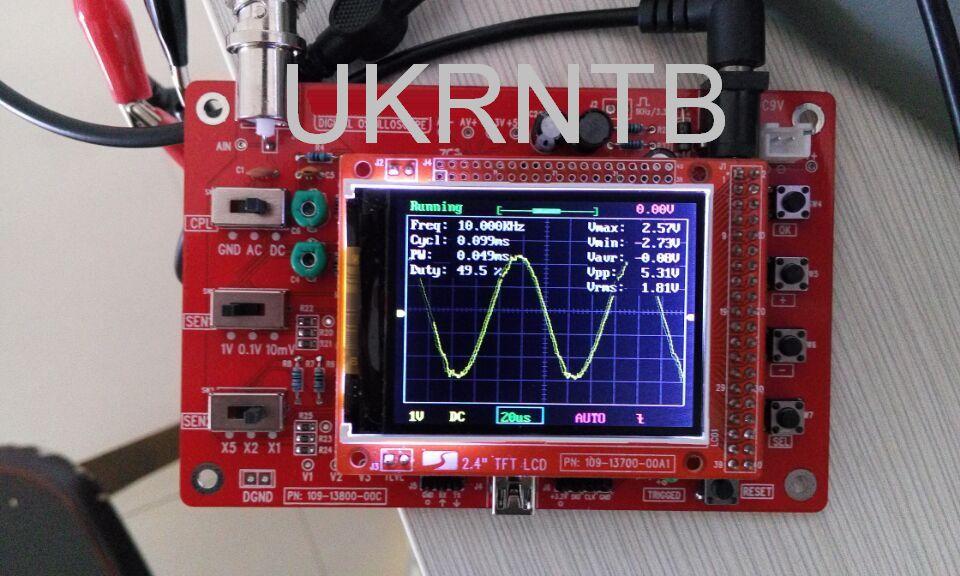

Портативний осцилограф DSO / Осцилограф / цифровий Осцилограф 200 кГц / Щуп з дільником 1:1/1:10

Портативний осцилограф (DSO) з смугою пропускання 200 кГц з вбудованим частотоміром, генератором опорних сигналів.

ВІДМІТНІ ОСОБЛИВОСТІ:

- Можливість збереження форми сигналу (з усіма параметрами) для подальшого перегляду після відключення джерела;
- Вбудований частотомір;
- Вбудований генератор тестових сигналів (меандр);
- Настроюється рівень тригерів.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

 Вертикальна розгортка:

- Кількість каналів: 1;
- Смуга пропускання: 200 кГц;
- Чутливість: 10 мВ / справ ~ 5 В / справ;
- Джерело / зв'язок: AC, DC, GND;
- Дозвіл: 12-bit;
- Вхідний опір (імпеданс): 1 МОм / 20 пФ;
- Максимальна вхідна напруга: 50 В (дільник 1:1);
- Автоматичне вимірювання напруги: Vmax, Vmin, Vavr (середнє), Vpp (розмах), Vrms;
- Автоматичне вимірювання частоти: 0~200 кГц;

 Горизонтальна розгортка:

- Швидкість оцифровки: 1 Msps;
- Тимчасова база: 10 мкс / справ ~ 500 з / справ;
- Довжина запису: 1024 точок;
- Курсор/повзунок прокрутки запису;

 Тригери:

- Режими роботи: Auto, Normal, Single;
- Спрацьовування: Rising, Falling, Edge;
- Позиція: 1/2 (від розміру буфера);
- Джерело: внутрішній (0~50);

 Генератор тестових сигналів:

- Форма сигналу: меандр;
- Частота: 1 кГц;
- Амплітуда: 3,3 В;

- Дисплей: кольоровий TFT діаг. 2,4" (51 х 39 мм);
- Живлення: 9 В DC (діапазон 7~12 В);
- Споживаний струм: 120 мА;
- Роз'єми щупів: BNC;
- Габаритні розміри: 117 х 76 х 15 мм;
- Маса: 70 р.

КОМПЛЕКТ ПОСТАВКИ:

- Осцилограф DSO138;
- Щуп з затискачами "крокодил";
- Коротке керівництво по експлуатації;
- Пакувальний пакет.

ТАКОЖ Є (В КОМПЛЕКТ НЕ ВХОДИТЬ):

- Якісний високочастотний щуп з дільником (1:1 / 1:10) в комплекті з насадкою "гак" і, опціонально, додатковими насадками та маркувальними кільцями;
- Корпус до осцилографу.
