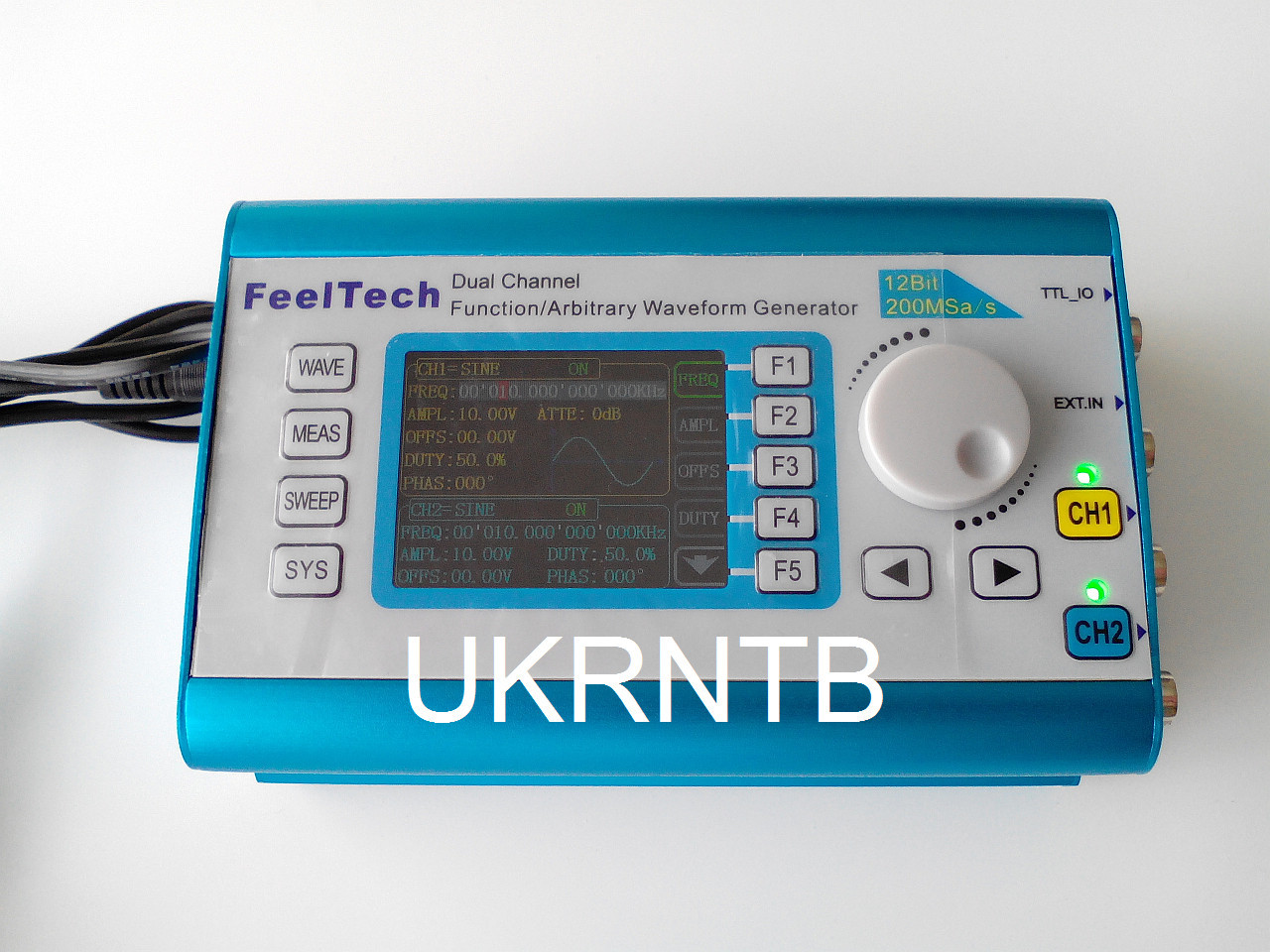

Двоканальний генератор сигналів 6 МГц/ Частотомір 100 МГц

Високоточний двоканальний генератор сигналів довільної форми до 6 МГц.

Генератор сигналів є мультифункціональним приладом. Крім безпосередньо генератора сигналів, прилад також може працювати в режимі вимірювання параметрів зовнішніх сигналів частотою від 1 Гц до 100 МГц (на передній панелі є відповідний вхід).

Керування приладом може здійснюватися за допомогою панелі керування або за допомогою персонального комп'ютера. До комплекту постачання входить компакт-диск із програмним забезпеченням, що дає змогу зручніше керувати приладом, а також розширює його функціонал.

ПЕРЕВАГИ:

 - Компактний металевий корпус;
 - Портативність (завдяки конструкції, порівняно низькому споживаному струму, живленню 5 В);
 - Кольоровий TFT дисплей із зображенням параметрів і форм сигналів;
 - Робота в режимі двоканального генератора;
 - Робота в режимі вимірювання параметрів зовнішніх сигналів до 100 МГц;
 - Робота з приладом через панель керування або за допомогою комп'ютера, використовуючи програмне забезпечення, що додається;
 - Два незалежні канали генерованих сигналів (кожен канал має власні налаштування);
 - Формування пакетів сигналів;
 - Формування сигналів, що гойдається (змійно) частоти;
 - Широкий діапазон амплітуд генерованих сигналів (від 0 до 20 В);
 - Висока точність і стабільність параметрів генерованих сигналів;
 - Створення сигналів довільної форми;
 - Генерація сигналів довільної форми;
 - Захист виходів від короткого замикання.

ОСНОВНІ ФУНКЦІЇ:

 - Генерація сигналів стандартної форми (синусоїда, прямокутник, трикутник тощо) із заданими параметрами;
 - Генерація сигналів довільної форми з заданими параметрами;
 - Настроювання всіх параметрів генерованих сигналів (форма, частота, амплітуда, скваність/заповненість, фаза тощо);
 - Функція вимірювання параметрів зовнішніх сигналів до 100 МГц (частота, тривалість, період, амплітуда, скваність/заповненість);
 - Функція підрахунку імпульсів заданий період часу, сполучення AC або DC (зручно наприклад, для підрахунку низькочастотних імпульсів);
 - Функція формування пакетів сигналів (від 1 до 1048575 періодів у пакеті);
 - Функція формування імпульсних сигналів із заданою тривалістю, періодом повторення, амплітудою, зміщенням;
 - Функція формування сигналів, що гойдається (змійно) частоти з різними параметрами (початкова/кінча частота, тривалість циклу, напрямок, логармічний або лінійний режими);
 - Можливість синхронізації каналів із регулюванням різності фаз;
 - Можливість збереження/відновлення до 20 груп налаштувань;
 - Можливість збереження/відновлення до 16 груп користувацьких сигналів (вільної форми);
 - Можливість створення/застосування сигналів довільної форми за допомогою комп'ютера (буквально — малюючи мишкою) з подальшим завантаженням у генератор;
 - USB інтерфейс (для керування генератором за допомогою доданого ПЗ);
 - UART з TTL інтерфейс (розширення функціоналу: виведення цифрового сигналу, обмін даними, робота з командним рядком тощо);
 - Інші.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Характеристики частоти:

 Диапазон частот:

 - Синусоїда: 0~6 МГц;
 - Прямокутник: 0~6 МГц;
 - Трикутник: 0~6 МГц;
 - Імпульс: 0~6 МГц;
 - Звільнений: 0~6 МГц;
 - TTL: 0~6 МГц;

 - Роздільна здатність: 1 мкГц (0,000001 Гц);
 - Точність частоти: ±20 ppm;
 - Стабільність частоти: ±1 ppm за 3 год;

 - Регулювання тривалості: 150 нс ~ 4000 с;
 - Час наростання сигналу: <20 нс;

Характеристики форми сигналу:

 - Форма сигналу: 31 встановлена, зокрема: синусоїда, прямокутник, трикутник, імпульс (корекція скваності), пила, шум, часткова синусоїда, хвиля, півхвиля, східчаста пряма, східчаста зворотна, експоненційна, експоненціальна, експоненціальна зворотна, CMOS, мультитон, електрокардіограма, трапеція, AM, FM, лінійна FM, DC рівень, довільна;
 - Довжина хвилі сигналу: 2048 точок;
 - Частота дискретизації: 200 МВБ/с;
 - Вертикальна роздільна здатність: 12-bit;

 За окремими формами:

 - Синусоїда:
 -- Придушення гармонік: >45 дБн (при <1 МГц), >40 дБн (за 1~6 МГц);
 -- Повне гармонійне спотворення: <0,8% (за 20 Гц ~ 20 кГц, 0 дБн);

 - Прямокутник/імпульс:
 -- Перекос: <7,5%;
 -- Робочий цикл: 0,1~99,9%;

 - Пила:
 -- Лінійність: >98% (за 0,01 Гц ~ 10 кГц);

Характеристики основних виходів:

 - Регулювання амплітуди: 2 мВ ~ 20 В (за <6 МГц);
 - Роздільна здатність: 1 мВ;
 - Стабільність амплітуди: ±0,5% за 5 годин;
 - Нерівномірність амплітуди: ±5% (за <6 МГц);
 - Діапазон настроювання фази: 0~359,9°;

 - Діапазон настроювання зміщення:
 -- Амплітуда <0,4 В: -0,25 В ~ 0,25 В;
 -- Амплітуда 0,4~4 В: -2,50 В ~ 2,50 В;
 -- Амплітуда >4 В: -9,99 В ~ 9,99 В;

 - Вихідний опір: 50 Ом ±10%;
 - Захист: виходи витримують коротке замикання до 60 секунд;

Характеристики виходу TTL:

 - Амплітуда: >3 В;
 - Час наростання сигналу: <20 нс;

Характеристики виходу CMOS:

 - Низький рівень: <0,3 В;
 - Високий рівень: 1~10 В;
 - Час наростання сигналу: <20 нс;

Характеристики вимірювального входу:

 - Діапазон вхідної напруги: 0,7~20 В;
 - Тривалість імпульсу: 5 нс ~ 10 с;
 - Період повторення: 5 нс ~ 10 с;

 - Функція частотомера:
 -- Діапазон вимірюваних частот: 0,01 Гц ~ 100 МГц;
 -- Час захоплення 1 с/10 с/100 с;

 - Функція лічильника:
 -- Діапазон вимірювання: 0~4294967295;
 -- З'єднання: AC і DC;
 -- Джерело запуску: вручну;

Характеристики генератора частоти, що гойдається:

 - Кількість каналів: 2;
 - Зміна частоти: лінійна, логарифмічна;
 - Тривалість циклу: 0,1~999,9 с;
 - Початкова/кінцева частота: 0,01 Гц ~ 15 МГц;
 - Напрямок: вгору, вниз, циклічно вгору-вниз;

Характеристики генератора пакетів імпульсів:

 - Кількість каналів: 2;
 - Імпульсів у пакеті: 1~1048575;
 - Джерело запуску: вручну, другий канал, зовнішній AC, зовнішній DC;

Основні характеристики:

 - Дисплей: кольоровий TFT діаг. 2,4" (51 х 39 мм);
 - Кількість виходів (каналів): 2;
 - Кількість входів: 2;
 - Роз'єми виходів/входу: BNC;
 - Індикація подій: звукова, світлова;
 - Живлення: DC 5 В ±0,5 В;
 - Споживаний струм: <0,45 А;

 - Збереження/завантаження налаштувань: 20 груп (позиції з 00 до 20, під час вмикання завантажується позиція 00);
 - Сигнали довільної форми: 15 груп;
 - Інтерфейс для керування з ПК: USB (роз'єм USB B);
 - Інтерфейс розширення: UART з TTL (9600 біт/с, відкритий протокол командного рядка);

 - Робоча температура: 0~40 °С;
 - Відносна вологість під час експлуатації: <80%;
 - Габаритні розміри: 160 х 95 х 59 мм;
 - Розміри: 144 х 95 х 54 мм;
 - Маса: 411 г.

КОМПЛЕКТ ПОСТАВКИ:

 - Генератор сигналів;
 - Блок живлення 220 В — 5 В;
 - Перехідник US-EU;
 - Два кабелі BNC — "крокодили";
 - Кабель USB - USB-B;
 - Компакт-диск із ПЗ;
 - Пакувальна коробка.
