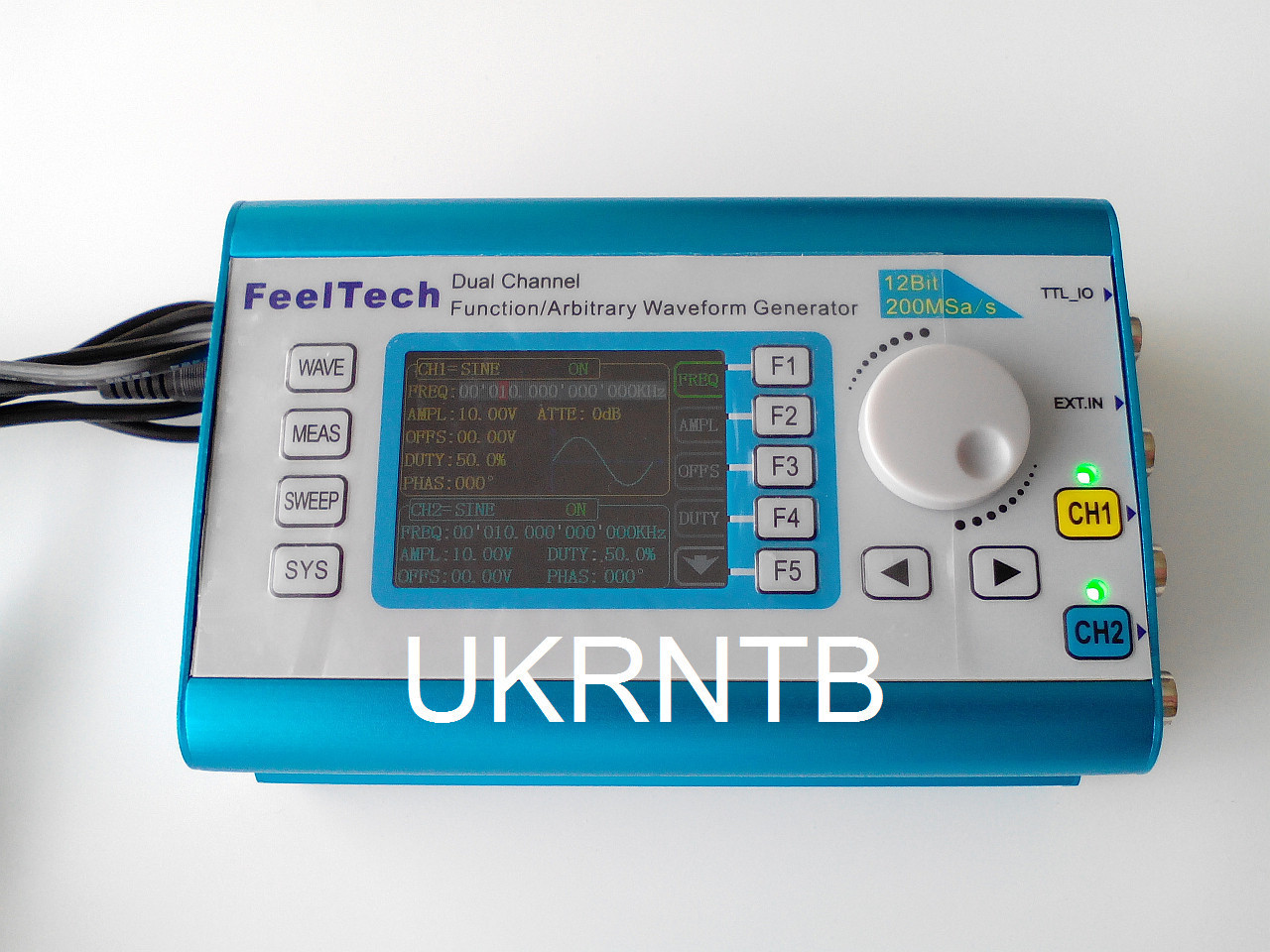

Генератор сигналів 12 МГц, 2 каналу, FM, AM / Частотомір 100 МГц

- Немає в наявності
2 990 ₴
- +380 (99) 540-85-69
Опис
Високоточний двоканальний генератор сигналів довільної форми до 12 МГц.
Генератор сигналів є мультифункціональним приладом. Крім безпосередньо генератора сигналів прилад також може працювати в режимі вимірювання параметрів зовнішніх сигналів частотою від 1 Гц до 100 МГц (на передній панелі є відповідний вхід).
Управління приладом може здійснюватися з допомогою панелі управління, або за допомогою персонального комп'ютера. В комплект поставки входить компакт-диск з програмним забезпеченням, що дозволяє більш зручно управляти приладом, а також розширює його функціонал.
ПЕРЕВАГИ:
- Компактний металевий корпус;
- Портативність (завдяки конструкції, порівняно низькому споживаним струмом, живлення 5 В);
- Кольоровий TFT дисплей з відображенням параметрів і форм сигналів;
- Робота в режимі двоканального генератора;
- Робота в режимі вимірювання параметрів зовнішніх сигналів до 100 МГц;
- Робота з приладом через панель керування або за допомогою комп'ютера, використовуючи прикладене програмне забезпечення;
- Два незалежних канали генерованих сигналів (кожен канал має власні налаштування);
- Формування пакетів сигналів;
- Формування сигналів хитної (змінної) частоти;
- Широкий діапазон амплітуд генерованих сигналів (від 0 до 20);
- Висока точність і стабільність параметрів генерованих сигналів;
- Створення сигналів довільної форми;
- Генерація сигналів довільної форми;
- Захист виходів від короткого замикання.
ОСНОВНІ ФУНКЦІЇ:
- Генерація сигналів стандартної форми (синусоїда, прямокутник, трикутник тощо) з заданими параметрами;
- Генерація сигналів довільної форми із заданими параметрами;
- Налаштування всіх параметрів генерованих сигналів (форма, частота, амплітуда, шпаруватість/заповненість, фаза, тощо);
- Функція вимірювання параметрів зовнішніх сигналів до 100 МГц (частота, тривалість, період, амплітуда, шпаруватість/заповненість);
- Функція підрахунку імпульсів за заданий період часу, пару AC або DC (зручно наприклад для підрахунку низькочастотних імпульсів);
- Функція формування пакетів сигналів (від 1 до 1048575 періодів в пакеті);
- Функція формування імпульсних сигналів із заданою тривалістю, періодом повторення, амплітудою, зміщенням;
- Функція формування сигналів хитної (змінної) частоти з різними параметрами (початкова/кінцева частота, тривалість циклу, напрямок, логарифмічний або лінійний режими);
- Можливість синхронізації каналів з регулюванням різниці фаз;
- Можливість збереження/відновлення до 20 груп налаштувань;
- Можливість збереження/відновлення до 16 груп користувальницьких сигналів (довільної форми);
- Можливість створення/редагування сигналів довільної форми з допомогою комп'ютера (буквально - малюючи мишкою) з наступним завантаженням в генератор;
- USB інтерфейс (для управління генератором за допомогою доданого ПО);
- UART з TTL інтерфейс (розширення функціоналу: висновок цифрового сигналу, обмін даними, робота з командним рядком тощо);
- Інші.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Характеристики частоти:
Діапазон частот:
- Синусоїда: 0~12 МГц;
- Прямокутник: 0~6 МГц;
- Трикутник: 0~6 МГц;
- Імпульс: 0~6 МГц;
- Довільний: 0~6 МГц;
- TTL: 0~6 МГц;
- Роздільна здатність: 1 мкГц (0,000001 Гц);
- Точність частоти: ±20 ppm;
- Стабільність частоти: ±1 ppm за 3 год;
- Регулювання тривалості: 150 нс ~ 4000 с;
- Час наростання сигналу: <20 нс;
Характеристики форми сигналу:
- Форма сигналу: 31 встановлена, в тому числі: синусоїда, прямокутник, трикутник, імпульс (корекція шпаруватості), пила, шум, часткова синусоїда, хвиля, полуволна, ступенева пряма, ступенева зворотна, експоненціальна, експоненціальна зворотна, CMOS, мультитон, електрокардіограма, трапеція, AM, FM, лінійна FM, DC рівень, довільна;
- Довжина хвилі сигналу: 2048 точок;
- Частота дискретизації: 200 Мвиб/с;
- Вертикальна роздільна здатність: 12-bit;
За окремими формами:
- Синусоїда:
-- Придушення гармонік: >45 дБн (при <1 МГц), >40 дБн (при 1~6 МГц);
-- Повне гармонійне спотворення: <0,8% (при 20 Гц ~ 20 кГц, 0 дБн);
- Прямокутник/імпульс:
-- Перекіс: <7,5%;
-- Робочий цикл: 0,1~99,9%;
- Пила:
-- Лінійність: >98% (при 0,01 Гц ~ 10 кГц);
Характеристики основних виходів:
- Регулювання амплітуди: 2 мВ ~ 20 В (при <6 МГц);
- Роздільна здатність: 1 мВ;
- Стабільність амплітуди: ±0,5% за 5 годин;
- Нерівномірність амплітуди: ±5% (при <6 МГц);
- Діапазон налаштування фази: 0~359,9°;
- Діапазон налаштування зміщення:
-- Амплітуда <0,4: -0,25 В ~ 0,25 В;
-- Амплітуда 0,4~4: -2,50 В ~ 2,50;
-- Амплітуда >4: -9,99 В ~ 9,99;
- Вихідний опір: 50 Ом ±10%;
- Захист: виходи витримують коротке замикання до 60 секунд;
Характеристики виходу TTL:
- Амплітуда: >3;
- Час наростання сигналу: <20 нс;
Характеристики виходу CMOS:
- Низький рівень: <0,3 В;
- Високий рівень: 1~10 В;
- Час наростання сигналу: <20 нс;
Характеристики вимірювального входу:
- Диапазон входного напряжения: 0,7~20 В;
- Длительность импульса: 5 нс ~ 10 с;
- Период повторения: 5 нс ~ 10 с;
- Функция частотомера:
-- Диапазон измеряемых частот: 0,01 Гц ~ 100 МГц;
-- Время захвата 1 с / 10 с / 100 с;
- Функция счетчика:
-- Диапазон измерения: 0~4294967295;
-- Сопряжение: AC и DC;
-- Источник запуска: вручную;
Характеристики генератора качающейся частоты:
- Количество каналов: 2;
- Изменение частоты: линейное, логарифмическое;
- Длительность цикла: 0,1~999,9 с;
- Начальная/конечная частота: 0,01 Гц ~ 15 МГц;
- Направление: вверх, вниз, циклично вверх-вниз;
Характеристики генератора пакетів імпульсів:
- Кількість каналів: 2;
- Імпульсів у пакеті: 1~1048575;
- Джерело запуску: вручну, другий канал, зовнішній AC, зовнішній DC;
Основні характеристики:
- Дисплей: кольоровий TFT діаг. 2,4" (51 х 39 мм);
- Кількість виходів (каналів): 2;
- Кількість входів: 2;
- Роз'єми виходів/входу: BNC;
- Індикація подій: звукова, світлова;
- Живлення: DC 5 В ±0,5 В;;
- Споживаний струм: <0,45 А;
- Сохранение/загрузка настроек: 20 групп (позиции с 00 по 20, при включении загружается позиция 00);
- Сигналы произвольной формы: 15 групп;
- Интерфейс для управления с ПК: USB (разъем USB B);
- Интерфейс расширения: UART с TTL (9600 бит/с, открытый протокол командной строки);
- Рабочая температура: 0~40 °С;
- Относительная влажность при эксплуатации: <80%;
- Габаритные размеры: 160 х 95 х 59 мм;
- Размеры: 144 х 95 х 54 мм;
- Масса: 411 г.
КОМПЛЕКТ ПОСТАВКИ:
- Генератор сигналів;
- Блок живлення 220 В - 5;
- Перехідник US-EU;
- Два кабелі BNC - "крокодили";
- Кабель USB - USB-B;
- Компакт-диск з ПО;
- Пакувальна коробка.
Характеристики
Основні | |
---|---|
Одиниці виміру частоти | МГц, кГц, Гц |
Кількість цифрових каналів | 2 |
Кількість аналогових каналів | 2 |
Стан | Новий |
Частота дискретизації | |
Одиниці виміру частоти дискретизації | Мвиб/с |
Частота дискретизації | 200 |
Смуга пропускання | |
Одиниці виміру смуги пропускання | МГц |
Смуга пропускання | 12 |
Максимальна смуга пропускання | 12 |
Діапазон вихідних частот | |
Одиниці виміру вихідних частот | МГц |
Діапазон вихідних частот | 12 |
Максимальний діапазон вихідних частот | 12 |
Загальні | |
Напруга | 5 В |
Споживана потужність | 2.2 Вт |
Довжина | 144 мм |
Ширина | 95 мм |
Висота | 54 мм |
Вага | 0.41 кг |
Користувальницькі характеристики | |
Живлення | 5 В DC |
Максимальний діапазон частот | 12000000 |
Кількість каналів | 2 |
Форм-фактор | Портативний |
Інформація для замовлення
- Ціна: 2 990 ₴
- Спосіб упаковки: КОМПЛЕКТ ПОСТАВКИ: - Генератор сигналів; - Блок живлення 220 В - 5; - Перехідник US-EU; - Два кабелі BNC - "крокодили"; - Кабель USB - USB-B; - Компакт-диск з ПО; - Пакувальна коробка.
