Тестер ємності акумуляторів (заряд/розряд) / 0-300 А, 0-400 В / Вольтметр / Амперметр / Ватметр / Wi-Fi/USB

 Всі тестери АКБ / акумуляторів >>>

Оновлена версія вимірювача ємності акумулятора (акумуляторної батареї) / Акумуляторний тестер дозволяє вимірювати реальну отриману/віддану ємність акумулятора (батареї). Також дозволяє контролювати струм (0-300 А) та напругу (0-400 В) при заряді/розряді акумулятора (батареї).

Інші моделі:
> Тестер ємності акумуляторів/батарей (заряд/розряд) 0-100 А, 0-100 В / Wi-Fi/USB
> Тестер ємності акумуляторів/батарей (заряд/розряд) 0-200 А, 0-100 В / Wi-Fi/USB
> Тестер ємності акумуляторів/батарей (заряд/розряд) 0-300 А, 0-100 В / Wi-Fi/USB
> Тестер ємності акумуляторів/батарей (заряд/розряд) 0-300 А, 0-400 В / Wi-Fi/USB

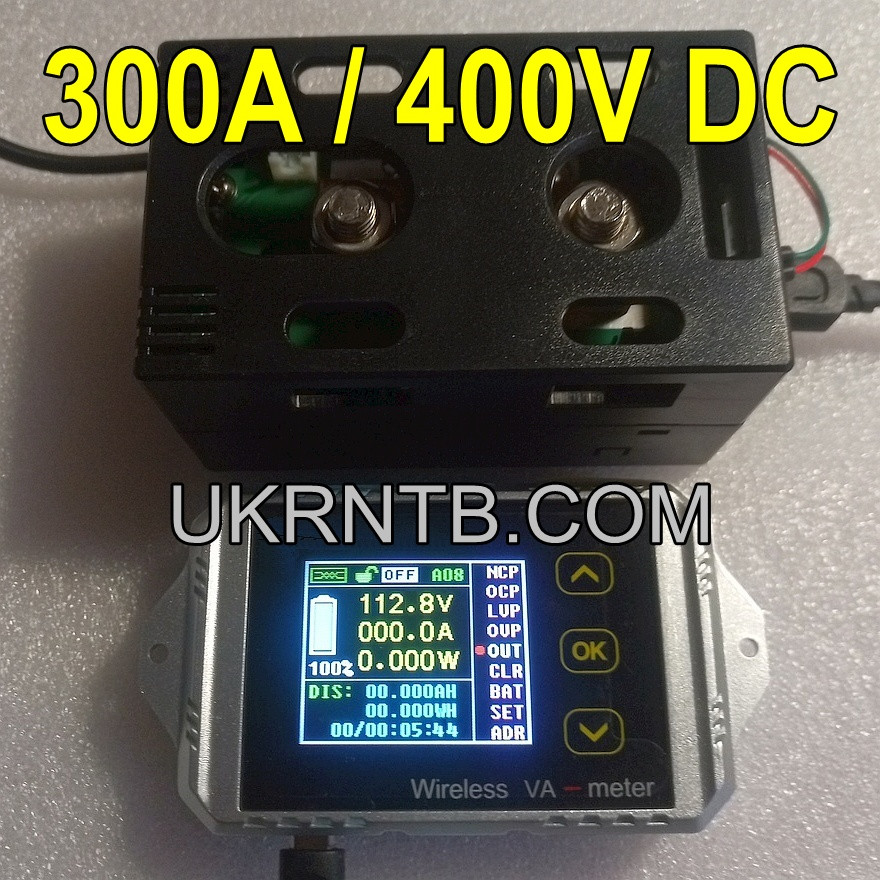

У комплект входять два блоки, що працюють у парі:
1. Контрольно-вимірювальний блок (вимірювальний блок). Включається в розрив вимірюваного ланцюга і служить для отримання, обробки і передачі вимірюваних параметрів у режимі реального часу.
2. Блок управління і відображення даних (дисплейний блок). Використовується дистанційно і служить для управління контрольно-вимірювальним блоком, а також відображення вимірюваних параметрів у режимі реального часу.

Обмін даними між блоками здійснюється:
 - по бездротовому з'єднанню (блоки мають вбудовані модулі Wi-Fi), радіус дії становить до 10 м;
 - по дротовому з'єднанню (USB кабель), відстань обмежується довжиною кабелю (максимум - до 1200 м).

НАШ САЙТ >

Вимірювані параметри виводяться на дисплейному блоці в режимі реального часу. Всі дані (поточні параметри вимірюваного ланцюга, значення лічильників, налаштування) зберігаються у вимірювальному блоці. Тому активна робота дисплейного блоку не впливає на актуальність вимірюваних параметрів (значення лічильників ємності, енергії, часу, поточні значення напруги, струму, потужності) і налаштувань. При включенні дисплейного блоку в будь-який момент часу (або відновлення з'єднання), актуальні дані (параметри) "підтягуються" з вимірювального блоку і відразу ж відображаються на дисплеї.

Вимірювальний блок може живитися безпосередньо від тестованого акумулятора / вимірюваного ланцюга (10-400 В), або живитися від зовнішнього джерела на 10-30 В, - в даному випадку діапазон вимірюваної напруги розширюється - від 0 до 400 В.

Дисплейний блок може живитися безпосередньо від USB кабелю (при провідному з'єднанні з вимірювальним блоком), від будь-якого USB порту з напругою 5 В), наприклад від ПК або Powerbank (при з'єднанні через Wi-Fi), або від будь-якого зовнішнього джерела напругою 10-30 В (через наявний додатковий роз'єм).

Вимірювальний блок автоматично визначає і відображає напрямок струму: прямий (розряд акумулятора/батареї), зворотний (заряд акумулятора/батареї).

Також вимірювальний блок має вихід для живлення додатково підключається реле (з напругою обмотки 10-30 В). В даному випадку функціональність приладу розширюється і він може комутувати ланцюг. Наприклад: переривати процес при зростанні струму (прямого/зворотного) та/або напруги вище заданих значень, та/або падінні напруги нижче заданого значення, дистанційне включення/вимикання ланцюга.

Прилад сумісний з усіма типами акумуляторів, а також акумуляторних батарей (з напругою до 400 В).

ДЕЯКІ СФЕРИ ЗАСТОСУВАННЯ:

 Спільно з зарядним пристроєм:
 - визначення/контроль отриманої ємності (при заряді акумулятора / АКБ);
 - контроль напруги/струму/потужності, а також часу заряду акумулятора / АКБ;
 - управління процесом (старт/стоп процесу, через реле що підключається);
 - захист процесу по струму та/або напругзі (через реле що підключається);

 Спільно з навантаженням:
 - визначення реальної місткості (при розряді акумулятора / АКБ);
 - контроль напруги/струму/потужності і часу розряду акумулятора / АКБ;
 - управління процесом (старт/стоп процесу, через реле що підключається);
 - захист процесу по струму та/або напругзі (через реле що підключається);

 - У якості вольтметра/амперметра/ватметра і системи захисту потужних блоків живлення або зарядних пристроїв.

ВІДМІННОСТІ ВІД ПОПЕРЕДНЬОЇ ВЕРСІЇ:

 - Новий високоточний шунт на 500 А (робочий струм шунта до 500 А, близько 900 А - імпульсний);
 - Коректна робота LVP: при досягненні мінімальної напруги розряду (параметр LVP) навантаження вимикається (при встановленому реле) і повторно не вмикається (внаслідок підвищення напруги за відсутності навантаження);
 - Новий дизайн обох блоків;
 - Зовнішній термодатчик (функція вимірювання температури);
 - Використання стандартного кабелю живлення / обміну даними (в режимі USB) дисплейного блоку (USB A "тато" - Micro USB "тато");
 - Живлення дисплейного блоку через стандартний роз'єм Micro USB на 5 В (будь-яке джерело: блок живлення / адаптер на 5 В, power bank, комп'ютерний USB роз'єм, тощо); також є роз'єм альтернативного живлення (8-16 В);
 - Знімний захисний кожух на вимірювальному блоці (всі контакти підключення (зовнішнє живлення, керування реле));
 - Для зміни режиму роботи 2W / 3W (2-дротовий / 3-дротовий) використаний мікроперемикач (замість джампера);
 - Закритий корпус дисплейного блоку з вушками для кріплення;
 - Сенсорні кнопки на дисплейному блоці;
 - Два варіанти відображення (докладний + скорочений);
 - Дві колірні схеми відображення (чорний фон + світлий текст / білий фон + темний текст).

ФУНКЦІЇ:

 - Вимірювання поточної напруги;
 - Вимірювання поточного струму;
 - Вимірювання температури зовнішнім температурним датчиком (довжина дроту 1 м);
 - Автоматично визначення і відображення напрямку струму (прямий(заряд)/зворотний(розряд));
 - Вимірювання поточної (отримуваної/віддаваємої) потужності, Вт;
 - Вимірювання отриманої/відданої енергії, Вт·г;
 - Вимірювання отриманої/відданої ємності, А·г;
 - Графічне відображення рівня заряду акумулятора/АКБ;
 - Підрахунок часу, протягом якого було підключено навантаження/джерело (час розряду/заряду), днів/годин:хвилин:секунд;
 - Збереження (енергонезалежна пам'ять) накопичуваних значень (час, отримана/віддана енергія/ємність);
 - Скидання збережених значень (час, отримана/віддана енергія/ємність);
 - Установка верхніх граничних значень по струму (окремо по прямому і зворотному);
 - Установка нижніх та верхніх граничних значень по напрузі;
 - Дистанційне включення/відключення навантаження (за допомогою реле);
 - Таймер відкладеного спрацьовування реле;
 - Калібрування по напрузі;
 - Калібрування по струму;
 - Відображення поточного з'єднання (провідне/безпровідне/відсутність сигналу);
 - Вибір каналу і адреси (для спільної роботи декількох пристроїв з Wi-Fi);
 - Вибір колірної схеми дисплея (чорний фон + світлий текст / білий фон + темний текст);
 - Регулювання яскравості дисплея;
 - Інші.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

 - Вимірювана напруга: 0,0 В ~ 400,0 В (із зовнішнім джерелом живлення 10-30 В), точність ±1%;
 - Вимірювана напруга: 10,0 В ~ 400,0 В (при живленні від тестованого акумулятора/батареї), точність ±1%;
 - Вимірюваний струм: 0,0 А ~ 300,0 А, точність ±2%;
 - Вимірювана потужність: 0,000 Вт ~ 30 кВт;
 - Вимірювана температура: -20~120 °С;
 - Лічильник отриманої/відданої енергії: 0,000 Вт·г ~ 4000 кВт·г;
 - Лічильник отриманої/відданої ємності: 0,000 А·г ~ 2000 кА·г;
 - Лічильник часу: 00 хв 00 с ~ 999 днів;
 - Діапазон установки порогових значень по прямому струму: 0,0 А ~ 300,0 А;
 - Діапазон установки порогових значень по зворотному струму: 0,0 А ~ -300,0 А;
 - Діапазон установки верхніх граничних значень по напрузі: 0,0 В ~ 400,0 В;
 - Діапазон установки нижніх граничних значень по напрузі: 0,0 В ~ 400,0 В;

 - Максимальна відстань між блоками (з'єднання Wi-Fi): 10 м;
 - Максимальна відстань між блоками (з'єднання USB): 1200 м;
 - Кількість каналів: 26 (A-Z);
 - Кількість адрес: 99 (01-99);

 Дисплейний блок:
 - Дисплей: Color LCD 1,75" (36 х 28 мм), роздільна здатність: 160 х 130 пікс.;
 - Оновлення даних: 5 раз в секунду;
 - Живлення: 5 В (через роз'єм USB) або 10-30 В (через додатковий роз'єм);
 - Споживаний струм: 40-90 мА (в залежності від яскравості дисплея);
 - Споживана потужність: 0,4 Вт;
 - Монтажні розміри: 85 х 54 мм;
 - Габаритні розміри: 98 х 54 х 21 мм;
 - Вага: 58 г;

 Вимірювальний блок:
 - Живлення: 10-400 В (від вимірюваного ланцюга) або 10-30 В (через додатковий роз'єм);
 - Споживана потужність: 0,2 Вт;
 - Габаритні розміри: (Д х Ш х В): 113 х 57 х 49 мм;
 - Маса: 284 г.

КОМПЛЕКТ ПОСТАВКИ:

 - Вимірювальний блок;
 - Дисплейний блок;
 - Кабель USB-A - Micro USB;
 - Зовнішній датчик температури (довжина дроту 1 м);
 - Дроти зі штекером для зовнішнього джерела живлення дисплейного блоку;
 - Керівництво з експлуатації.
