Тестер ємності акумуляторів (заряд/розряд) / 0-100 А, 0-120 В з моніторингом через смартфон / Вольтметр / Амперметр / Ватметр

 ВСІ ТЕСТЕРИ АКБ / АКУМУЛЯТОРІВ >>>

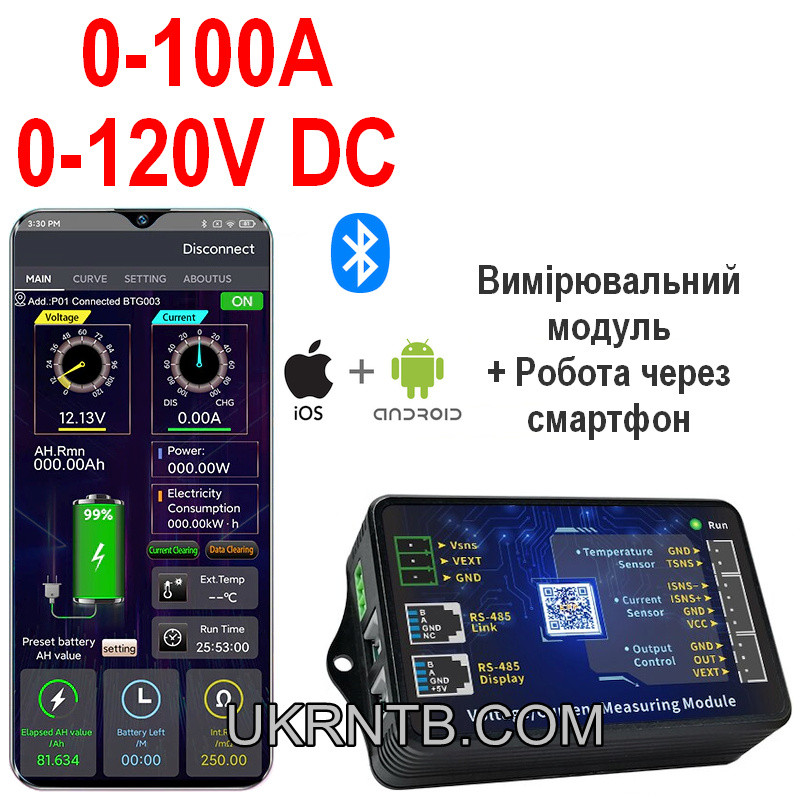

Оновлена версія вимірювача ємності акумулятора (акумуляторної батареї) / Акумуляторний тестер дозволяє вимірювати реальну отриману/віддану ємність акумулятора (батареї). Також дозволяє контролювати струм (0-100 А) та напругу (0-120 В) при заряді/розряді акумулятора (батареї). На відміну від комплекту з дисплейним блоком, в даному комплекті моніторинг та управління здійснюється лише смартфоном. Але вимірювальний блок підтримує роботу і з дисплейним блоком (модулем).

Інші моделі:
> Тестер ємності акумуляторів (заряд/розряд) 0-100 А, 0-400 В / Wi-Fi + Інтернет
> Тестер ємності акумуляторів (заряд/разряд) 0-100 А, 0-120 В / Bluetooth, з моніторингом через смартфон
> Тестер ємності акумуляторів (заряд/разряд) 0-100 А, 0-120 В / Bluetooth, з моніторингом через смартфон + дисплей
> Тестер ємності акумуляторів (заряд/розряд) 0-300 А, 0-100 В / Wi-Fi/USB
> Тестер ємності акумуляторів (заряд/розряд) 0-300 А, 0-400 В / Wi-Fi/USB

Комплект складається з наступних елементів, що працюють спільно:
 1. Контрольно-вимірювальний блок (вимірювальний блок). Підключається до вимірюваного ланцюга і служить для отримання, обробки і передачі вимірюваних параметрів у режимі реального часу. Має автономну пам'ять (запам'ятовує дані по струму і напрузі за останні 12 годин з дискретністю 1 сек.). На смартфоні можливий перегляд поточних даних та/або даних, що запам'ятовуються у вигляді графіків (з можливістю вибору відрізку часу). Експорт даних у файл Excel (з можливістю вибору відрізку часу, що експортується). Моніторинг та керування вимірювальним блоком здійснюється смартфоном.
 2. Шунт. Підключається в розрив вимірюваного ланцюга і до вимірювального блоку, і служить для отримання даних по струму.

- Обмін даними між вимірювальним блоком та смартфоном здійснюється за допомогою з'єднання Bluetooth, радіус дії становить 10-30 м (залежить від наявності перешкод і моделі смартфона).

НАШ САЙТ >

Вимірювані параметри виводяться на смартфоні в режимі реального часу. Всі дані (поточні параметри вимірюваного ланцюга, значення лічильників, налаштування) зберігаються у вимірювальному блоці. Тому активна робота смартфону не впливає на актуальність вимірюваних параметрів (значення лічильників ємності, енергії, часу, поточні значення напруги, струму, потужності) і налаштувань. При підключенні до смартфону в будь-який момент часу, актуальні дані (параметри) "підтягуються" з вимірювального блоку і відразу ж відображаються на смартфоні.

Вимірювальний блок може живитися безпосередньо від тестованого акумулятора / вимірюваного ланцюга (10-120 В), або живитися від зовнішнього джерела на 10-80 В DC, - в даному випадку діапазон вимірюваної напруги розширюється - від 0 до 120 В.

Вимірювальний блок автоматично визначає і відображає напрямок струму: прямий (розряд акумулятора/батареї), зворотний (заряд акумулятора/батареї).

Також вимірювальний блок має вихід для живлення реле, що підключається додатково (з напругою обмотки 12/24 В). В даному випадку функціональність приладу розширюється і він може комутувати ланцюг. Наприклад: переривати процес при зростанні струму (прямого/зворотного) та/або напруги вище заданих значень, та/або падінні напруги нижче заданого значення, дистанційне включення/вимикання ланцюга.

Прилад сумісний з усіма типами акумуляторів, а також акумуляторних батарей (з напругою до 120 В).

ДЕЯКІ СФЕРИ ЗАСТОСУВАННЯ:

 Спільно з зарядним пристроєм:
 - визначення/контроль отриманої ємності (при заряді акумулятора / АКБ);
 - контроль напруги/струму/потужності, а також часу заряду акумулятора / АКБ;
 - управління процесом (старт/стоп процесу, через реле що підключається);
 - захист процесу по струму та/або напрузі (через реле що підключається);

 Спільно з навантаженням:
 - визначення реальної місткості (при розряді акумулятора / АКБ);
 - контроль напруги/струму/потужності і часу розряду акумулятора / АКБ;
 - управління процесом (старт/стоп процесу, через реле що підключається);
 - захист процесу по струму та/або напрузі (через реле що підключається);

 - У якості вольтметра/амперметра/ватметра і системи захисту потужних блоків живлення або зарядних пристроїв.

ВІДМІННОСТІ ВІД ПОПЕРЕДНІХ ВЕРСІЙ:

 - Управління та моніторинг за допомогою смартфона;
 - Автономна пам'ять (запам'ятовує дані по струму і напрузі за останні 12 годин з дискретністю 1 сек.);
 - Можливий перегляд поточних даних та/або даних, що запам'ятовуються у вигляді графіків (з можливістю вибору відрізку часу);
 - Новий високоточний шунт на 200 А (робочий струм шунта до 200 А, близько 400 А - імпульсний);
 - Коректна робота LVP: при досягненні мінімальної напруги розряду (параметр LVP) навантаження вимикається (при встановленому реле) і повторно не вмикається (внаслідок підвищення напруги за відсутності навантаження);
 - Новий дизайн та конструкція блоків;
 - Зовнішній термодатчик (функція вимірювання температури);
 - Функція захисту за температурою;
 - Функція захисту за потужністю;
 - Після спрацювання будь-якого із захистів, можливе автоматичне відновлення роботи через заданий в налаштуваннях проміжок часу;
 - Для зміни режиму роботи 2W / 3W (2-дротовий / 3-дротовий) використаний мікроперемикач (замість джампера);
 - При використанні реле, можливість вибору типу реле (нормально замкнені / нормально розімкнені контакти).

ФУНКЦІЇ:

 - Вимірювання поточної напруги;
 - Вимірювання поточного струму;
 - Встановлення максимуму шкали струму (для зручнішого відображення у головному вікні);
 - Вимірювання температури зовнішнім температурним датчиком (довжина дроту 1 м);
 - Автоматично визначення і відображення напрямку струму (прямий(заряд)/зворотний(розряд));
 - Вимірювання поточної (отримуваної/віддаваємої) потужності, Вт;
 - Вимірювання витраченої енергії, Вт·г;
 - Вимірювання отриманої/відданої ємності, А·г;
 - Вимірювання опору підключеного ланцюга, мОм;
 - Графічне відображення рівня заряду акумулятора/АКБ;
 - Підрахунок часу, протягом якого було підключено навантаження/джерело (час розряду/заряду), годин:хвилин:секунд;
 - Збереження (енергонезалежна пам'ять) накопичуваних значень (час, отримана/віддана енергія/ємність);
 - Скидання збережених значень (час, отримана/віддана енергія/ємність);
 - Встановлення верхніх порогових значень за температурою;
 - Установка верхніх граничних значень по струму (окремо по прямому і зворотному);
 - Установка нижніх та верхніх граничних значень по напрузі;
 - Встановлення верхніх порогових значень по потужності;
 - Дистанційне включення/відключення навантаження (за допомогою реле);
 - Таймер відкладеного спрацьовування реле;
 - Калібрування по напрузі;
 - Калібрування по струму;
 - Калібрування по температурі;
 - Оновлення прошивки;
 - Інші.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

 - Вимірювана напруга: 0,00 В ~ 120,00 В (із зовнішнім джерелом живлення 10-80 В DC);
 - Вимірювана напруга: 10,00 В ~ 120,00 В (при живленні від тестованого акумулятора/батареї);
 - Вимірюваний струм: 0,0 А ~ 100,0 А;
 - Вимірювана потужність: 0,00 Вт ~ 12 кВт;
 - Вимірювана температура: -20~120 °С;
 - Лічильник отриманої/відданої енергії: 0,000 Вт·г ~ 9999,99 кВт·г;
 - Лічильник отриманої/відданої ємності: 0,000 А·г ~ 9999,99 А·г;
 - Лічильник часу: 00 хв 00 с ~ 999 г 59 хв 59 с;
 - Діапазон установки порогових значень по прямому струму: 0,0 А ~ 100,0 А;
 - Діапазон установки порогових значень по зворотному струму: 0,0 А ~ -100,0 А;
 - Діапазон установки верхніх граничних значень по напрузі: 0,0 В ~ 120,0 В;
 - Діапазон установки нижніх граничних значень по напрузі: 0,0 В ~ 120,0 В;
 - Діапазон установки порогових значень по потужністі (OPP): 0,00 Вт ~ 9999,99 Вт;
 - Діапазон установки порогових значень по температурі (OTP): 0~120 °С;
 - Діапазон встановлення часу авт. відновлення після спрацьовування захисту: 0-99 с;

 - Максимальна відстань між вимірювальним блоком та смартфоном (Bluetooth): 10-30 м;
 - Кількість адрес: 99 (01-99);

 Вимірювальний блок:
 - Живлення: 10-120 В (від вимірюваного ланцюга) або 10-80 В (через додатковий роз'єм);
 - Споживана потужність: 0,4 Вт;
 - Габаритні розміри: (Д х Ш х В): 108 х 61 х 27 мм;
 - Маса: 64 г;

 Шунт:
- Всі елементи кріплення (болти, гайки, шайби, гвинти) виготовлені з латуні;
- Габаритні розміри (Д х Ш х В): 75 х 30 х 25 мм;
- Маса: 97 г.

КОМПЛЕКТ ПОСТАВКИ:

 - Вимірювальний блок;
 - Зовнішній датчик температури (довжина дроту 1 м);
 - Клеми для підключення зовнішнього джерела живлення до вимірювального блоку;
 - Кабель для підключення зовнішнього реле до вимірювального блоку;
 - Кабель для підключення шунта до вимірювального блоку;
 - Шунт;
 - Керівництво з експлуатації.
