Тестер ємності акумуляторів (заряд/розряд) / 0-100 А, 0-100 В / Вольтметр / Амперметр / Ватметр / Wi-Fi/USB

 Всі тестери АКБ / акумуляторів >>>

Вимірювач ємності акумулятора (акумуляторної батареї) / Акумуляторний тестер дозволяє вимірювати реальну отриману/віддану ємність акумулятора (батареї). Також дозволяє контролювати струм (0-100 А) та напругу (0-100 В) при заряді/розряді акумулятора (батареї).

Інші моделі:
> Тестер ємності акумуляторів/батарей (заряд/розряд) 0-100 А, 0-100 В / Wi-Fi/USB
> Тестер ємності акумуляторів/батарей (заряд/розряд) 0-200 А, 0-100 В / Wi-Fi/USB
> Тестер ємності акумуляторів/батарей (заряд/розряд) 0-300 А, 0-100 В / Wi-Fi/USB
> Тестер ємності акумуляторів/батарей (заряд/розряд) 0-300 А, 0-400 В / Wi-Fi/USB

У комплект входять два блоки, що працюють у парі:
1. Контрольно-вимірювальний блок (вимірювальний блок). Включається в розрив вимірюваної ланцюга і служить для отримання, обробки і передачі вимірюваних параметрів у режимі реального часу.

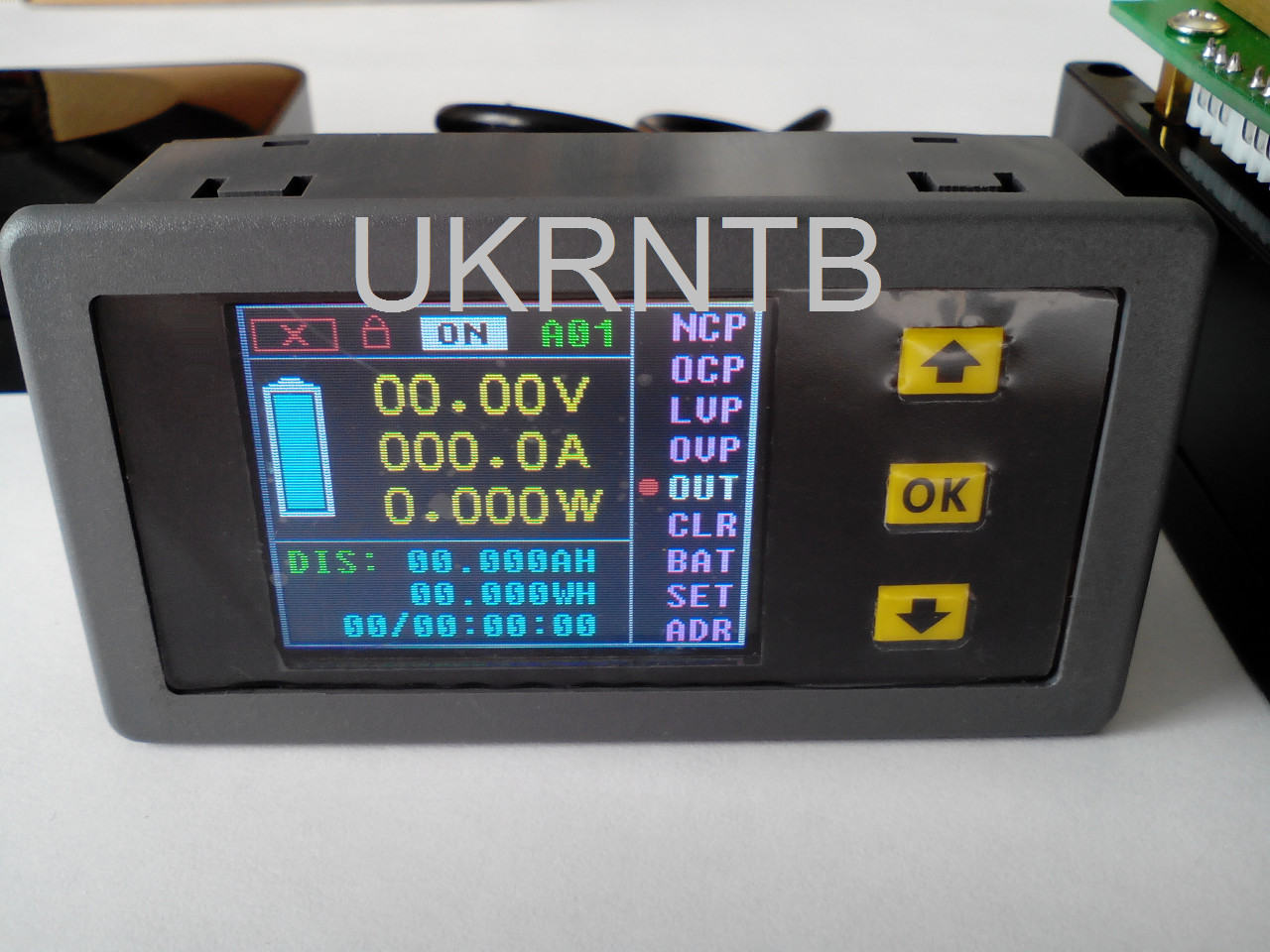

2. Блок управління і відображення даних (дисплейний блок). Використовується дистанційно і служить для управління контрольно-вимірювальним блоком, а також відображення вимірюваних параметрів у режимі реального часу.

Обмін даними між блоками здійснюється:
 - по бездротовому з'єднанню (блоки мають вбудовані модулі Wi-Fi), радіус дії становить до 10 м;
 - по дротовому з'єднанню (USB кабель), відстань обмежується довжиною кабелю (максимум - до 1200 м).

НАШ САЙТ >

Вимірювані параметри виводяться на дисплейному блоці в режимі реального часу. Всі дані (поточні параметри вимірюваної ланцюга, значення лічильників, налаштування зберігаються у вимірювальному блоці. Тому активна робота дисплейного блоку не впливає на актуальність вимірюваних параметрів (значення лічильників ємності, енергії, часу, поточні значення напруги, струму, потужності) і налаштувань. При включенні дисплейного блоку в будь-який момент часу (або відновлення з'єднання), актуальні дані (параметри) "підтягуються" з вимірювального блоку і відразу ж відображаються на дисплеї.

Вимірювальний блок може живитися безпосередньо від тестованого акумулятора / вимірюваної ланцюга (10-10), або живитися від зовнішнього джерела на 10-30 - В даному випадку діапазон вимірюваного напруги розширюється - від 0 до 100 Ст.

Дисплейний блок може живитися безпосередньо від USB кабелю (при провідному з'єднанні з вимірювальним блоком), від будь-якого USB порту з напругою 5 В), наприклад від ПК або Powerbank (при з'єднанні через Wi-Fi), або від будь-якого зовнішнього джерела напругою 10-30 В (через наявний додатковий роз'єм).

Вимірювальний блок автоматично визначає і відображає напрямок струму: прямий (розряд акумулятора/батареї), зворотний (заряд акумулятора/батареї).

Також вимірювальний блок має вихід для живлення додатково підключається реле (з напругою обмотки 10-30 В). В даному випадку функціональність приладу розширюється і він може комутувати ланцюг. Наприклад: переривати процес при зростанні струму (прямого/зворотного) і/або напруги вище заданих значень, та/або падінні напруги нижче заданого значення, дистанційне включення/вимикання ланцюга.

Прилад сумісний з усіма типами акумуляторів, а також акумуляторних батарей (з напругою до 100 В).

ДЕЯКІ СФЕРИ ЗАСТОСУВАННЯ:

 Спільно з зарядним пристроєм:
- визначення/контроль отриманої ємності (при заряді акумулятора / АКБ);
- контроль напруги/струму/потужності, а також часу заряду акумулятора / АКБ;
- управління процесом (старт/стоп процесу, через що підключається реле);
- захист процесу по струму та/або напруги (через підключається реле);

 Спільно з навантаженням:
- визначення реальної місткості (при розряді акумулятора / АКБ);
- контроль напруги/струму/потужності і часу розряду акумулятора / АКБ;
- управління процесом (старт/стоп процесу, через що підключається реле);
- захист процесу по струму та/або напруги (через підключається реле);

- Як вольтметра/амперметра/ватметра і системи захисту потужних блоків живлення або зарядних пристроїв.

ФУНКЦІЇ:

- Вимір поточного напруги;
- Вимір поточного струму;
- Автоматично визначення і відображення напрямку струму (прямий(заряд)/зворотний(розряд));
- Вимір поточної (одержуваної/віддається) потужності, Вт;
- Вимірювання отриманого/відданої енергії, Вт·год;
- Вимірювання отриманого/відданої ємності, А·год;
- Графічне відображення рівня заряду акумулятора/АКБ;
- Підрахунок часу, протягом якого була підключена навантаження/джерело (час розряду/заряду), дд/гг:мм:сс;
- Збереження (енергонезалежна пам'ять) накопичуваних значень (час, отримана/віддана енергія/місткість);
- Скидання збережених значень (час, отримана/віддана енергія/місткість);
- Установка верхніх граничних значень по струму (окремо по прямому і зворотному);
- Установка верхніх граничних значень по напрузі;
- Установка нижніх граничних значень по напрузі;
- Дистанційне включення/відключення навантаження (за допомогою реле);
- Таймер відкладеного спрацьовування реле;
- Калібрування по напрузі;
- Калібрування по струму;
- Відображення поточного з'єднання (провідне/безпровідне/відсутність сигналу);
- Вибір каналу і адреси (для спільної роботи декількох пристроїв з Wi-Fi);
- Регулювання яскравості дисплея;
- Інші.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

- Вимірювана напруга: 0,00 ~ 100,00 (із зовнішнім джерелом живлення 10-30 В), точність ±1%;
- Вимірювана напруга: 10,00 У ~ 100,00 (при живленні від тестованого акумулятора/батареї), точність ±1%;
- Вимірюваний струм: 0,0 А ~ 100,0 А, точність ±2%;
- Вимірювана потужність: 0,000 Вт ~ 200 кВт;
- Лічильник отриманої/відданої енергії: 0,000 Вт·ч ~ 4000 кВт·год;
- Лічильник отриманої/відданої ємності: 0,000 А·г ~ 2000 кА·год;
- Лічильник часу: 00 00 з м ~ 999 днів;
- Діапазон встановлення порогових значень по прямому струму: 0,0 А ~ 100,0 А;
- Діапазон встановлення порогових значень по зворотному току: 0,0 А ~ -100,0 А;
- Діапазон установки верхніх граничних значень по напрузі: 0,0 В ~ 100,0 В;
- Діапазон установки нижніх граничних значень по напрузі: 0,0 В ~ 100,0 В;

- Максимальна відстань між блоками (з'єднання Wi-Fi): 10 м;
- Максимальна відстань між блоками (з'єднання USB): 1200 м;
- Кількість каналів: 26 (A-Z);
- Кількість адрес: 99 (01-99);

 Дисплейний блок:
- Дисплей: Color LCD 1,75" (36 х 28 мм), роздільна здатність: 160 х 130 пікс.;
- Оновлення даних: 5 раз в секунду;
- Живлення: 5 В (через роз'єм USB) або 10-30 В (через додатковий роз'єм);
- Споживаний струм: 40-90 мА (в залежності від яскравості дисплея);
- Споживана потужність: 0,5 Вт;
- Монтажні розміри: 71 х 39 мм;
- Габаритні розміри: 79 х 42 х 26 мм;
- Вага: 38 г;

 Вимірювальний блок:
- Живлення: 10-100 (від вимірюваної ланцюга) або 10-30 В (через додатковий роз'єм);
- Споживана потужність: 0,4 Вт;
- Габаритні розміри: 97 х 50 х 60 мм;
- Маса: 168 р.

КОМПЛЕКТ ПОСТАВКИ:

- Вимірювальний блок;
- Дисплейний блок;
- USB-Кабель;
- Провід зі штекером для зовнішнього джерела живлення дисплейного блоку;
- Керівництво по експлуатації.
